Снятие блока магнитолы HMI на Li ONE

Краткий порядок работ: сначала снимается правая нижняя пассажирская панель, после этого демонтируется сам блок.

Перед началом

• Выключите автомобиль и отсоедините минусовую клемму АКБ.
• Используйте пластиковую лопатку для разборки салона. Металлический инструмент может оставить следы на панели.
• Не роняйте блок HMI и не тяните разъёмы за провода.

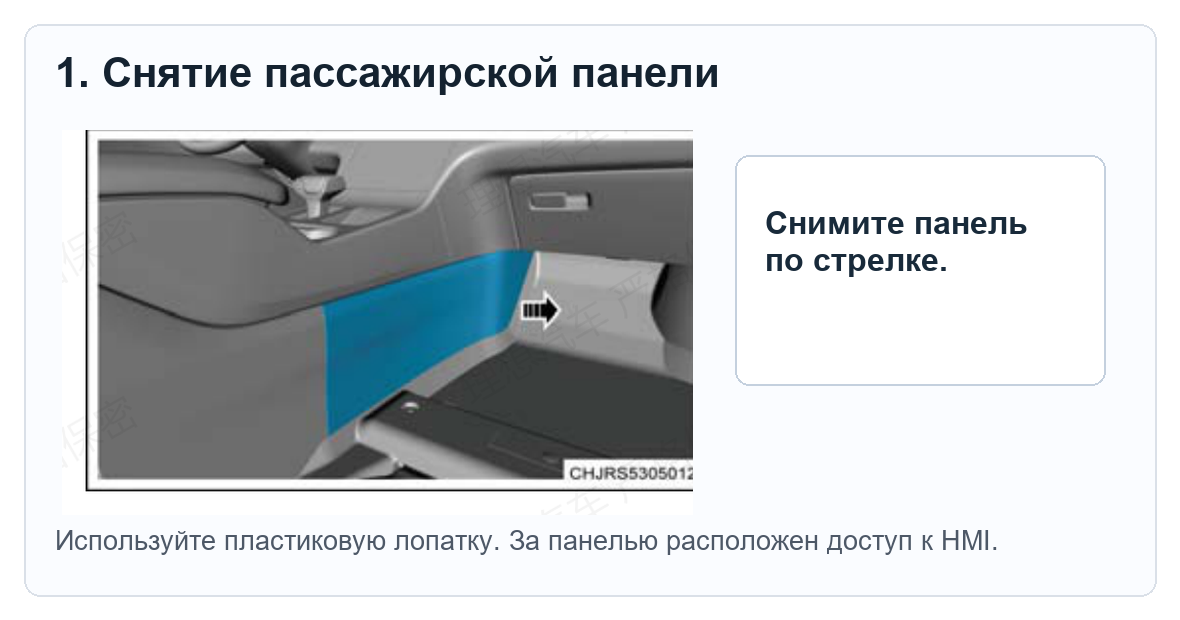

1. Снимите пассажирскую панель

1. Откройте правую переднюю дверь и обеспечьте доступ к нижней части панели со стороны пассажира.
2. Пластиковой лопаткой подденьте правую нижнюю декоративную панель под приборной панелью.
3. Потяните панель на себя в направлении стрелки, чтобы вывести защёлки из посадочных мест.
4. Снимите панель и отложите её в сторону.

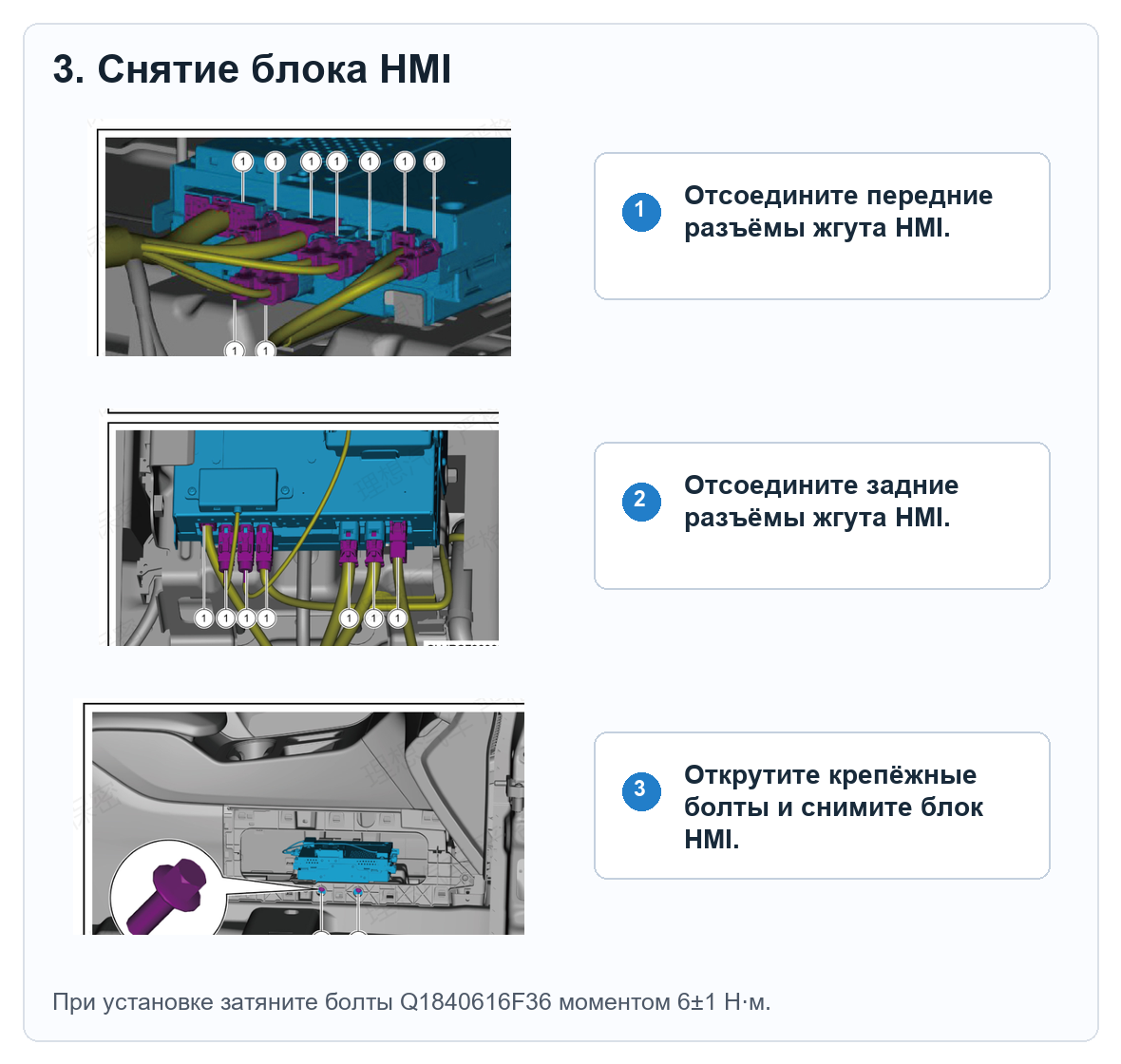

2. Снимите блок HMI

1. Отсоедините передние разъёмы жгута проводов HMI.
2. Отсоедините задние разъёмы жгута проводов HMI.
3. Открутите крепёжные болты.
4. Аккуратно снимите блок HMI с посадочного места.

Установка

1. Установите блок HMI на место.
2. Закрепите болтами Q1840616F36. Момент затяжки: 6±1 Н·м.
3. Подключите задние и передние разъёмы жгутов HMI.
4. Установите пассажирскую панель обратно до фиксации защёлок.
5. Подключите минусовую клемму АКБ и проверьте работу мультимедийной системы.

Крепёж

Деталь	Момент затяжки
Болт Q1840616F36	6±1 Н·м

Источник: Li ONE 2020-2022 Workshop Manual, страницы 1273-1274 и 2437.
